房屋检测-房屋楼板裂缝检测案例

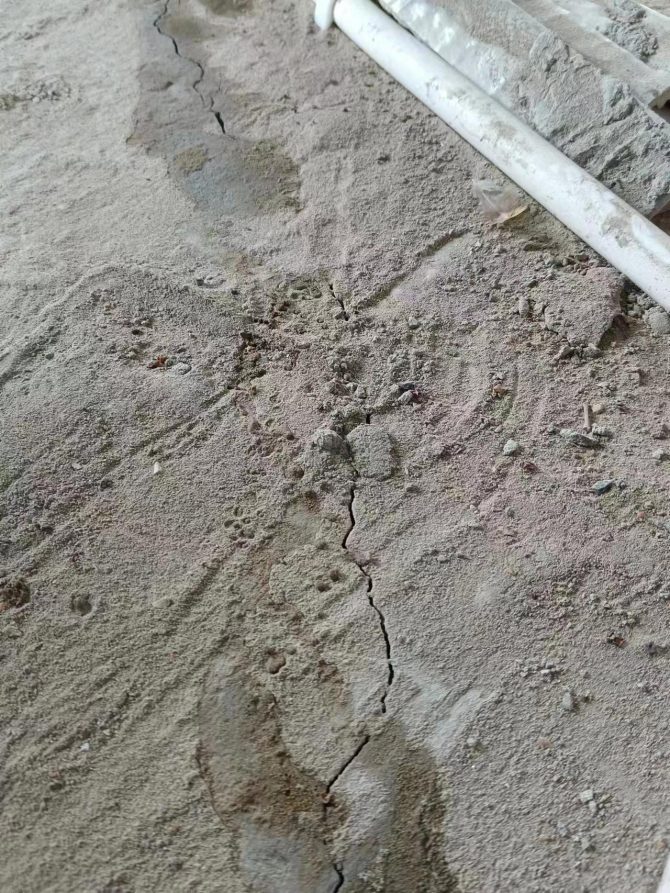

微信图片_20230531233527

房屋检测-房屋楼板裂缝检测案例

房屋检测-房屋楼板裂缝检测案例

四川房屋第三方检测机构

4 现场检查、检测情况

4.1 楼板厚度检测

依据《混凝土结构工程施工质量验收规范》(GB50204-2015)附录F.0.2对2#楼1单元19层14-16交S-V轴楼板厚度进行检测,检测结果如表4-1。

表4-1

测点 实测板厚(mm) 侧位示意图
1 115
2 115
3 125

检测结果表明:测点1-3平均值为118mm。

4.2 楼板混凝土抗压强度检测

依据《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011),对19层14-16交S-V轴楼板进行抗压强度检测,检测结果如表4-2。

表4-2

检测部位 混凝土抗压强度推定值(Mpa)
19层14-16交S-V轴楼板 33.5

检测结果表明:19层14-16交S-V轴楼板,回弹法所测混凝土抗压强度推定值为33.5Mpa。

4.3 楼板钢筋配置检测

依据《混凝土中钢筋检测技术规程》(JGJ/T152-2019),对19层14-16交S-V轴楼板板底、板面钢筋进行检测,检测结果如表4-3。

表4-3

检测部位 实测钢筋平均间距(mm)
19层14-16/S轴楼板板底X向钢筋(平行于字母轴) 164
19层14-16/S轴楼板板底Y向钢筋(平行于数字轴) 128
19层14-16/S轴楼板板面X向钢筋(平行于字母轴) 203
19层14-16/S轴楼板板面Y向钢筋(平行于数字轴) 204

检测结果表明:19层14-16/S-V轴楼板板底X向钢筋实测平均间距为164mm,板底Y向钢筋实测平均间距为128mm;板面X向钢筋实测平均间距为203mm,板面Y向钢筋实测平均间距为204mm。

5 结论

2#楼1单元19层14-16交S-V轴楼板厚度代表值为118mm,回弹法所测混凝土抗压强度推定值为33.5Mpa,板底X向钢筋实测平均间距为164mm,板底Y向钢筋实测平均间距为128mm;板面X向钢筋实测平均间距为203mm,板面Y向钢筋实测平均间距为204mm。
